| ब्रांड नाम: | Yuanhui |
| मॉडल संख्या: | YJLV YJLV22 YJLV32 |
| एमओक्यू: | 100 मीटर |
| कीमत: | $3.25/meters 100-999 meters |
| पैकेजिंग विवरण: | आयरनवुड शाफ्ट पैकिंग |
| भुगतान की शर्तें: | टी/टी |
1मानक अनुपालन:
केबल आईईसी 60227 मानक का पालन करता है, जो अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन द्वारा निर्धारित विद्युत केबलों और तारों के लिए एक अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानक है।
यह सुनिश्चित करता है कि केबल विद्युत केबलों के लिए वैश्विक गुणवत्ता और सुरक्षा आवश्यकताओं को पूरा करता है, विभिन्न अनुप्रयोगों में विश्वसनीय प्रदर्शन प्रदान करता है।

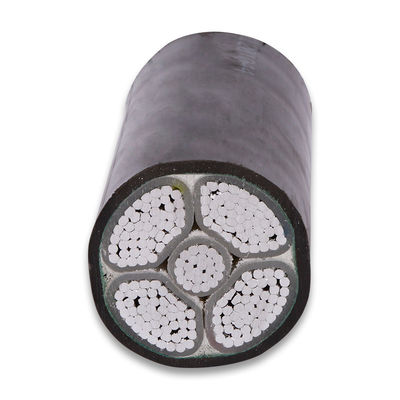

2कंडक्टर विनिर्देश:
इसमें एक एल्यूमीनियम कंडक्टर है। एल्यूमीनियम कंडक्टरों के लिए एक लागत प्रभावी सामग्री है और बिजली संचरण के लिए उपयुक्त है जहां बड़ी मात्रा में वर्तमान ले जाने की आवश्यकता है।
4*240mm2 इंगित करता है कि चार कंडक्टर हैं, जिनमें से प्रत्येक का चौड़ाई 240 वर्ग मिलीमीटर है।
यह अपेक्षाकृत बड़ा क्रॉस सेक्शन क्षेत्र केबल को उच्च वर्तमान भारों को संभालने की अनुमति देता है, जिससे यह मध्यम से बड़े पैमाने पर बिजली वितरण प्रणालियों के लिए आदर्श है।
3एक्सएलपीई इन्सुलेशनः
केबल का इन्सुलेशन क्रॉस-लिंक्ड पॉलीथीन (XLPE) से बना है। XLPE उत्कृष्ट विद्युत इन्सुलेशन गुणों के साथ एक बेहतर इन्सुलेट सामग्री है।
इसकी उच्च विद्युतरोधक शक्ति है, जिसका अर्थ है कि यह विद्युत धारा के रिसाव को प्रभावी ढंग से रोक सकता है और बिजली के सुरक्षित संचरण को सुनिश्चित कर सकता है।
बी. XLPE भी अच्छा गर्मी प्रतिरोध है. केबल 90 डिग्री सेल्सियस तक के एक सामान्य तापमान पर काम कर सकते हैं, और शॉर्ट सर्किट की स्थिति में अल्पकालिक उच्च तापमान का सामना कर सकते हैं,असामान्य परिस्थितियों में भी बिजली आपूर्ति की स्थिरता और विश्वसनीयता सुनिश्चित करना.
इसके अतिरिक्त, एक्सएलपीई नमी, रसायनों और अन्य पर्यावरणीय कारकों के लिए प्रतिरोधी है, जो विभिन्न कठोर कार्य वातावरण में केबल के सेवा जीवन को बढ़ाने में मदद करता है।
4. वोल्टेज रेटिंगः
केबल का नाममात्र वोल्टेज 0.6/1kv है। इसका अर्थ है कि यह कम वोल्टेज बिजली वितरण प्रणालियों में उपयोग के लिए उपयुक्त है, जैसे कि औद्योगिक संयंत्रों, वाणिज्यिक भवनों और आवासीय क्षेत्रों में।यह सुरक्षित रूप से इस सीमा के भीतर एक वोल्टेज पर विद्युत शक्ति का प्रसारण कर सकते हैं, विभिन्न विद्युत उपकरणों और प्रणालियों के लिए स्थिर बिजली आपूर्ति प्रदान करता है।
5अनुप्रयोग क्षेत्र:
अपने उत्कृष्ट प्रदर्शन और विनिर्देशों के कारण इस केबल का व्यापक रूप से भूमिगत बिजली वितरण प्रणालियों में उपयोग किया जाता है,जब यह बाहरी यांत्रिक क्षति और पर्यावरणीय प्रभावों से सुरक्षित हो.
यह बिजली संयंत्रों, निर्माण स्थलों और अन्य औद्योगिक और वाणिज्यिक सुविधाओं में उपयोग के लिए भी उपयुक्त है, जिन्हें विश्वसनीय शक्ति संचरण की आवश्यकता होती है।
|
सामान्य क्रॉस अनुभाग
|
केबल का संदर्भ समग्र व्यास | अनुमेय | केबल का संदर्भ भार | ||||
| ए | |||||||
| हवा में | जमीन में | ||||||
| एमएम2 | एमएम | सीयू | AL | सीयू | AL | किलोग्राम/किमी | |
| 4X2.5 | 11.8 | 29 | 22 | 38 | 29 | 211 | 148 |
| 4X4 | 13.0 | 38 | 29 | 50 | 38 | 283 | 182 |
| 4X6 | 14.2 | 49 | 37 | 62 | 47 | 376 | 225 |
| 4X10 | 16.7 | 67 | 50 | 84 | 63 | 567 | 314 |
| 4X16 | 19.1 | 88 | 66 | 109 | 82 | 829 | 424 |
| 4X25 | 23.2 | 119 | 90 | 142 | 107 | 1249 | 618 |
| 4X35 | 25.5 | 146 | 110 | 170 | 129 | 1689 | 804 |
| 4X50 | 26.2 | 173 | 128 | 201 | 151 | 2146 | 916 |
| 4X70 | 28.9 | 218 | 164 | 245 | 185 | 2944 | 1219 |
| 4X95 | 32.5 | 271 | 201 | 294 | 223 | 3903 | 1559 |
| 4X120 | 35.9 | 315 | 234 | 333 | 253 | 4967 | 1956 |
| 4X150 | 40.2 | 366 | 272 | 374 | 321 | 6133 | 2413 |
| 4X185 | 44.4 | 422 | 315 | 421 | 481 | 7600 | 3008 |
| 4X240 | 49.4 | 486 | 377 | 489 | 425 | 9743 | 3784 |
| 4X300 | 56.0 | 569 | 440 | 555 | 12271 | 4716 | |
| 4X400 | 67.9 | 686 | 628 | 16248 | |||
|
